振动摩焊模具设计要点

要完成一套好的振动摩擦焊工艺，首先要从产品焊接结构开始规划，通过专业角度来分析摩擦焊筋支承力计算、粘合拉拨力要求、气密性要求、自由落体跌破力要求，根据这些要求来定义产品材料、产品结构、焊接筋强度、焊点截面设计、焊接时是否有虚位、所有虚位是否在设计模具能否实现支撑，等这些基本设计要求在产品结构设计时一定要全面到位的考虑，否则焊接结构件出来后，进行焊接模具分析时过不了关，那可是头疼的大事，所以在结构件设计时，一定要让振动摩擦焊模具工艺工程师参与设计意见，结合现场经验，进一步优化提升产品结构设计的不足，节省试模后来改产品结构的可能性。

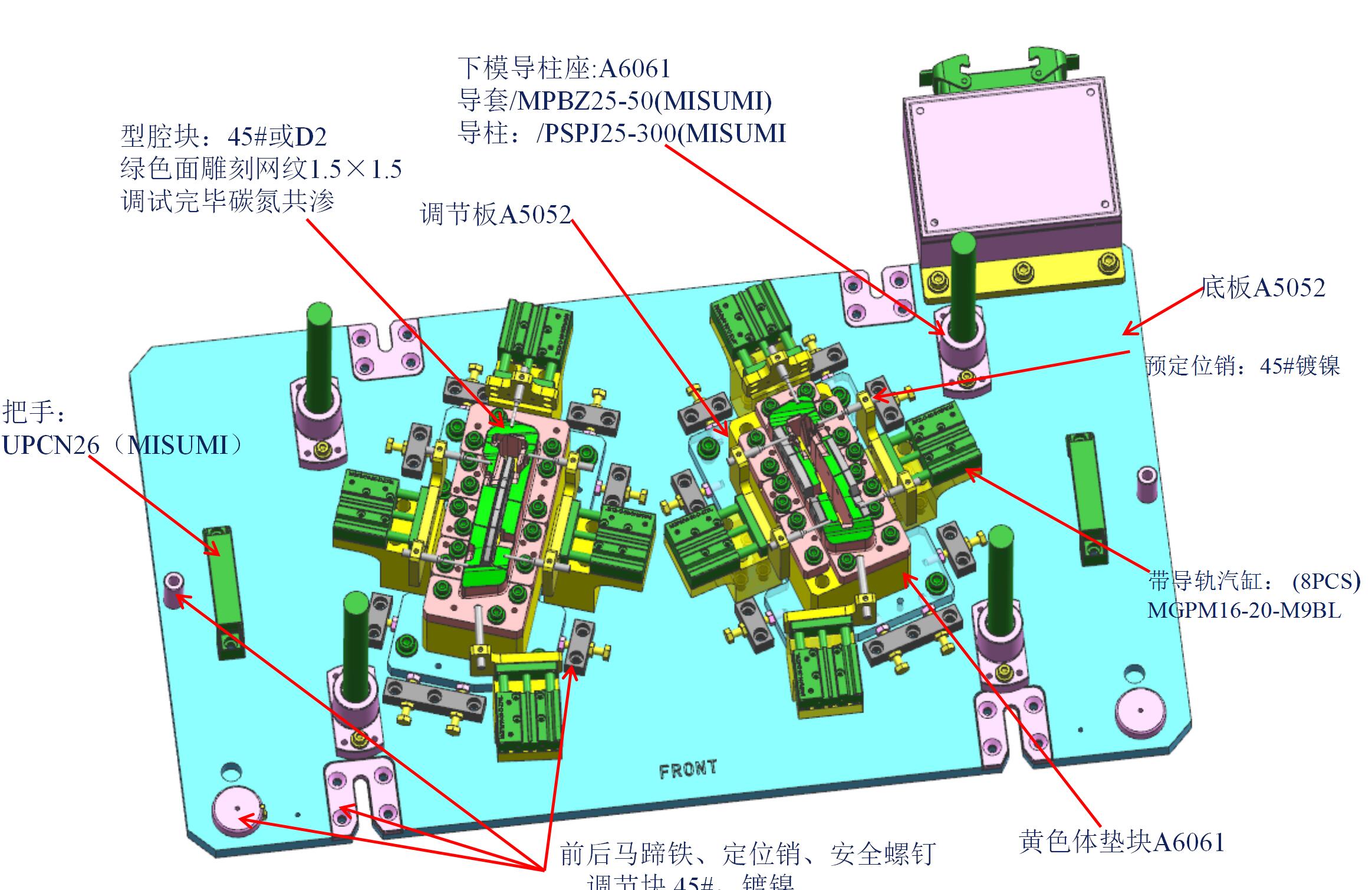

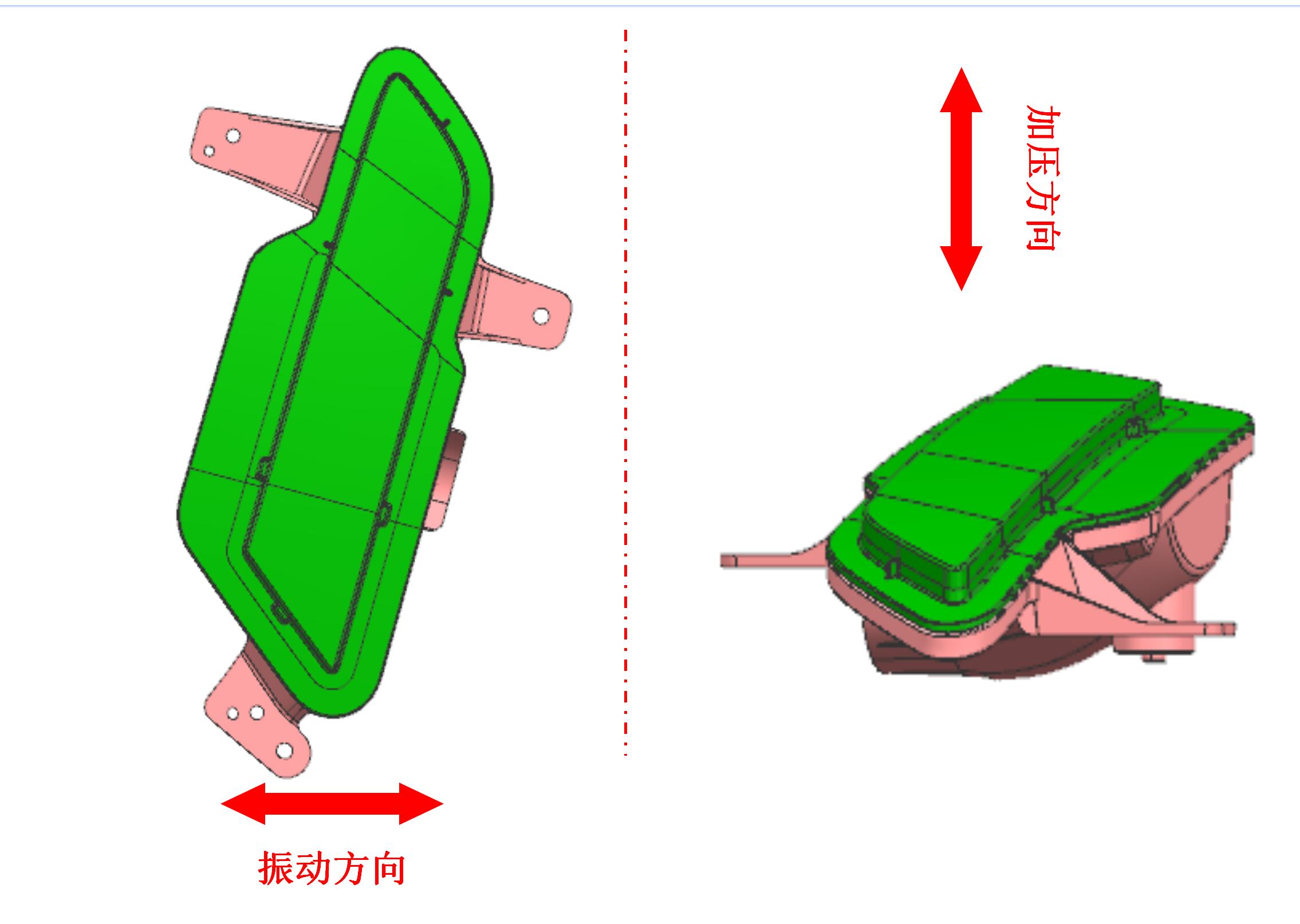

产品结构出来后，要做如下基本分析

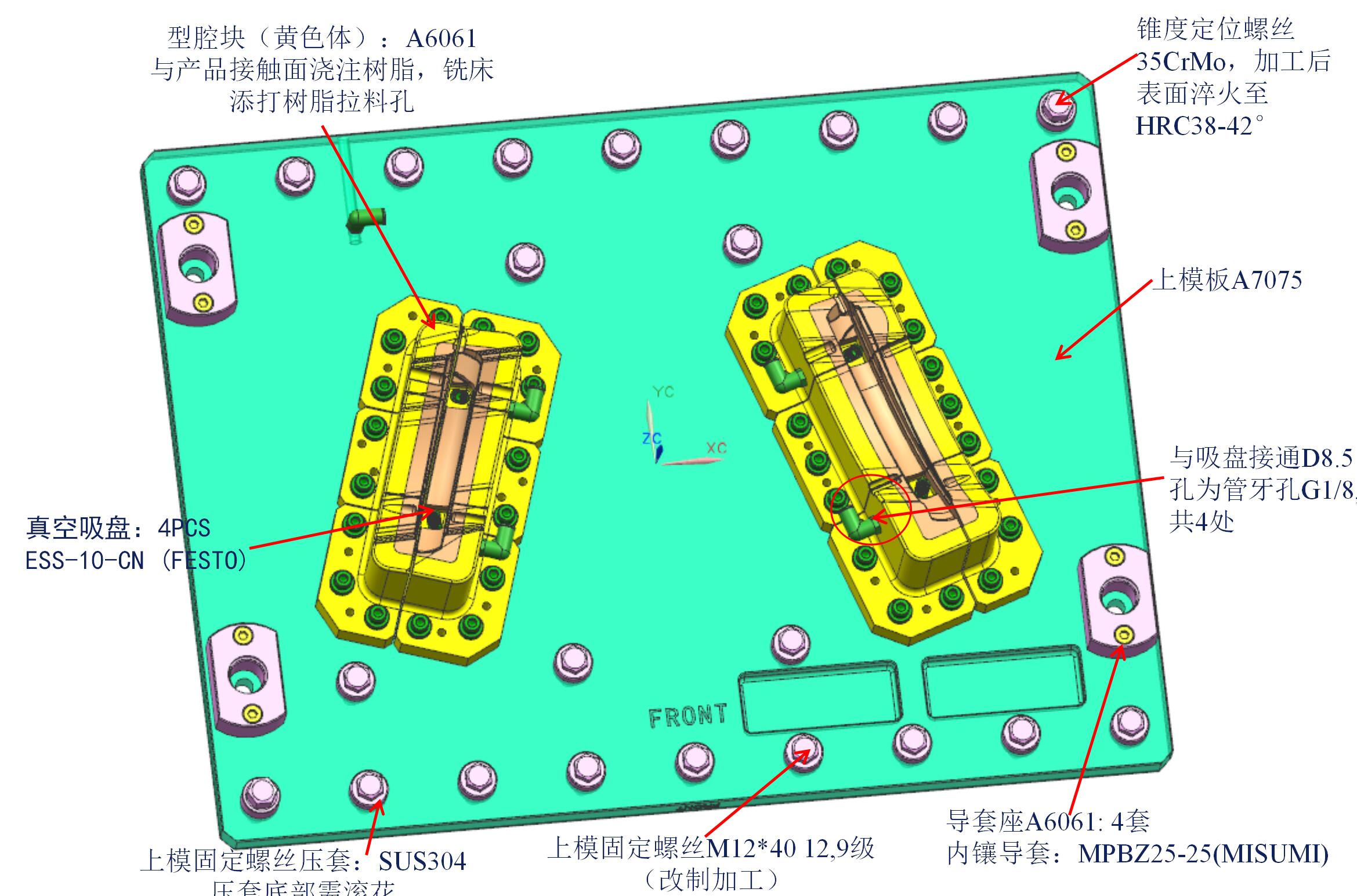

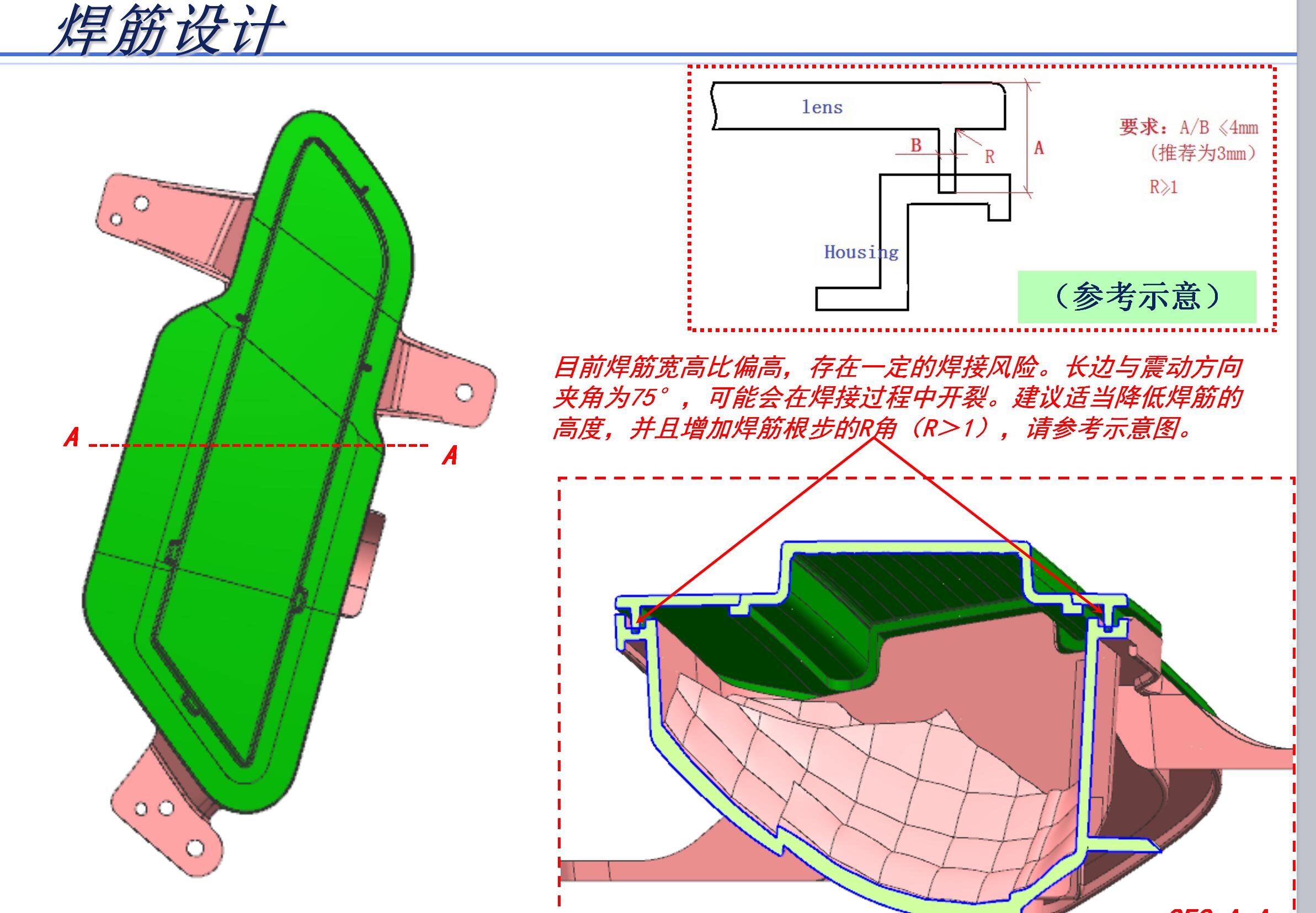

筋位支承力分板

还要掌握振动摩擦焊接机工艺参数

　　1、频率

　　振动摩擦焊接机有两种工作频率，一种是高频振动模式200-240Hz，另一中是低频振动模式80-120Hz。选择哪一种频率取决于上模具重量和高度。频率对焊缝质量无显著影响。

　　2、振幅

　　对于高频工作模式（如240Hz），输出振幅（峰值到峰值）0.5-1.8mm。对于低频工作模式（如100Hz），输出振幅2-4mm，见图1。通常，当零件之间的间隙限制在小于1.5mm时，使用高频振动。振幅越大，焊接时间越短，不过清洁度会变差。

    3、焊接压力

　　可调整范围区间大，从0.5到20MPa。常用范围0.5-2.0MPa。较高压力能减少焊接时间。值得注意的是，焊缝压力过大，会导致大量熔体流出焊缝区域，熔体层下方的了冷态塑料进行粘接形成冷焊缝，大大减少焊接强度。

　　一般来说，焊缝强度对振动频率和振幅不是非常敏感。对于含有玻璃纤维的材料，应尽可能限制或减少熔体流动。因为熔体的横向流动，会导致玻纤排布方向发生改变，减少焊缝的焊接强度。高粘度材料能承受较高的焊接压力。但较高的压力会增加第一阶段（固态摩擦阶段）的粉尘数量。

　　4、焊接时间

　　振动摩擦焊接过程有两种控制方式：时间控制和深度控制。一般常用焊接深度控制方式。

　　5、焊接深度

　　决定焊缝强度最重要的因素是焊接深度。当焊接深度超过一个临界阀值，即达到第三阶段（稳态流动阶段）的最小深度，焊接强度就能够达到母体材料强度。当焊接深度小于这个临界阀值时，焊接强度减少。焊接深度大于这个临界阀值时，对于同种塑料之间的焊接，不会增大焊接强度。对于不同塑料之间的焊接，却可以增大焊接强度。

　　只要达到这个临界阀值，焊接强度对焊接频率和振幅大小不敏感。当处于恒定阀值（高于临界阀值）时，压力增大，焊接强度降低。
