超声波焊接机功主要组成部分

换能器部分由三部分组成:

换能器(TRANSDUCER)、增幅器(又称扩大锥、变幅杆,BOOSTER)、焊头(又称熔接模,HORN或SONTRODE)

① 换能器(TRANSDUCER):换能器的作用是将高频电振荡信号转换成机械振动。目前根据其转换原理的不同分:

磁致伸缩式和压电式两种。

A:磁致伸缩式超声波换能器。磁致伸缩效应在早期的超声波应用中较常使用,其优点是可做的功率容量大;缺点是转化效率低,制作难度大,难于大批量工业生产。

B:压电效超声波换能器。压电陶瓷换能器的发明,使压电效应反效应的应用得以广泛采纳。压电陶瓷换能器具有转换效率高,大批量生产等优点,缺点是制作的功率容量偏小。现有的超声波机器一般都采用压电陶瓷换能器。压电陶瓷换能器是用两个金属的前后负载块将压电陶瓷夹在中间,通过螺杆紧密连接而制成的。



② 变幅杆(BOOSTER):又称超声波变速杆、超声波聚能杆、其外形通常为变截面杆,是超声波加工处理设备中超声振动系统的重要组成分之一。在超声振动系统工作过程中,由超声换能器辐射面所产生的振动幅度较小,当工作频率在20KHZ范围内超声换能器辐射面的振幅只有几微米,而在超声加工、超声焊接、超声搪锡、超声破坏细胞、超声金属成型(包括超声冷拔管丝和铆接)等大量高强度超声应用中所需要的振幅大约为几十至几百微米,所以必须借助变幅杆的作用将机械振动质点的位移量和运动速度进行放大,并将超声能量聚集在较小的面积上,产生聚能作用。超声变幅杆还可以作为机械阻抗变换器,在换能器和负载之间架起桥梁,进行阻抗匹配,使超声能量更有效地从换能器向负载传输。此外,在超声加工处理设备的结构工艺上,通常在变幅杆或半波长等截面杆(即振幅放大倍数等于1)的波节平面处加带一个法兰盘,利用法兰盘将超声振动系统固装在超声设备上。在向高温介质或腐蚀介质辐射超声能量时,还可以借助于变幅杆把换能器与恶劣环境隔离开,使换能器避免被腐蚀,减少受到热的影响。

变幅杆可分为纵向振动变幅杆、弯曲振动变幅杆、扭转振动变幅杆。其中纵向振动变幅杆可分为简单形、复合形。

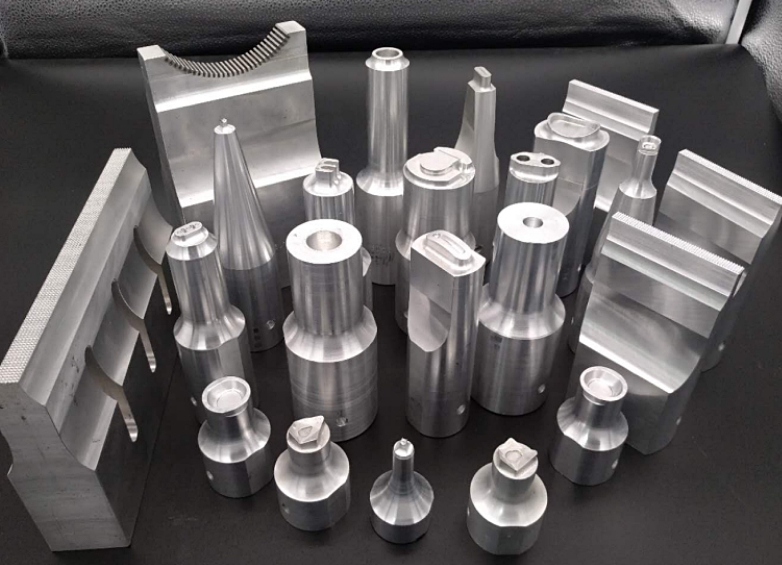

③ 焊头(HORN):焊头的作用是对于特定的塑料件制作,符合塑料件的形状、加工范围等要求。

换能器、变幅杆、焊头均设计为所工作的超声频率的半波长,所以它们的尺寸和形状均要经过特别的设计;任何的改动均可能引致频率、加工效果的改变,它们需专业制作。耐用根据所采用的材料不同,尺寸也会有所不同。适合做超声波的换能器、变幅杆和焊头的材料有:钛合金、铝合金、合金钢等。由于超声波是不停地以20KHZ左右高频振动的,所以材料的要求非常高,并不是普通的材料所能承受的。
