超声波焊接功能由哪些结构组成

超声波焊接机执行零件有换能器、调幅器、焊头三大部件组成,由发生器将超声波功能发出,经过电线传输至换能器,此时要执行电能转换为机械能后,再由调幅器将机械震动传输给焊头,焊头接触需要焊接的工件表面,将产生热量使工件熔化,这就执行完成了整个焊接过程。

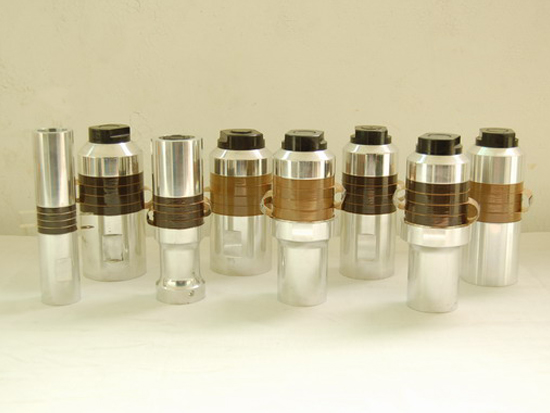

1、换能器


换能器安装在驱动器内,是超音波三联组的一部分。从超音波能量供应器转换出来的电能作用于换能器,这种能量的转换将高频电量振动转换为同频率的机械振动。换能器的中心是压电陶瓷成分,当处于某个交流电压时,压电陶瓷将会交替膨胀及收缩变形,导致约90%以上的电能转成机械能。

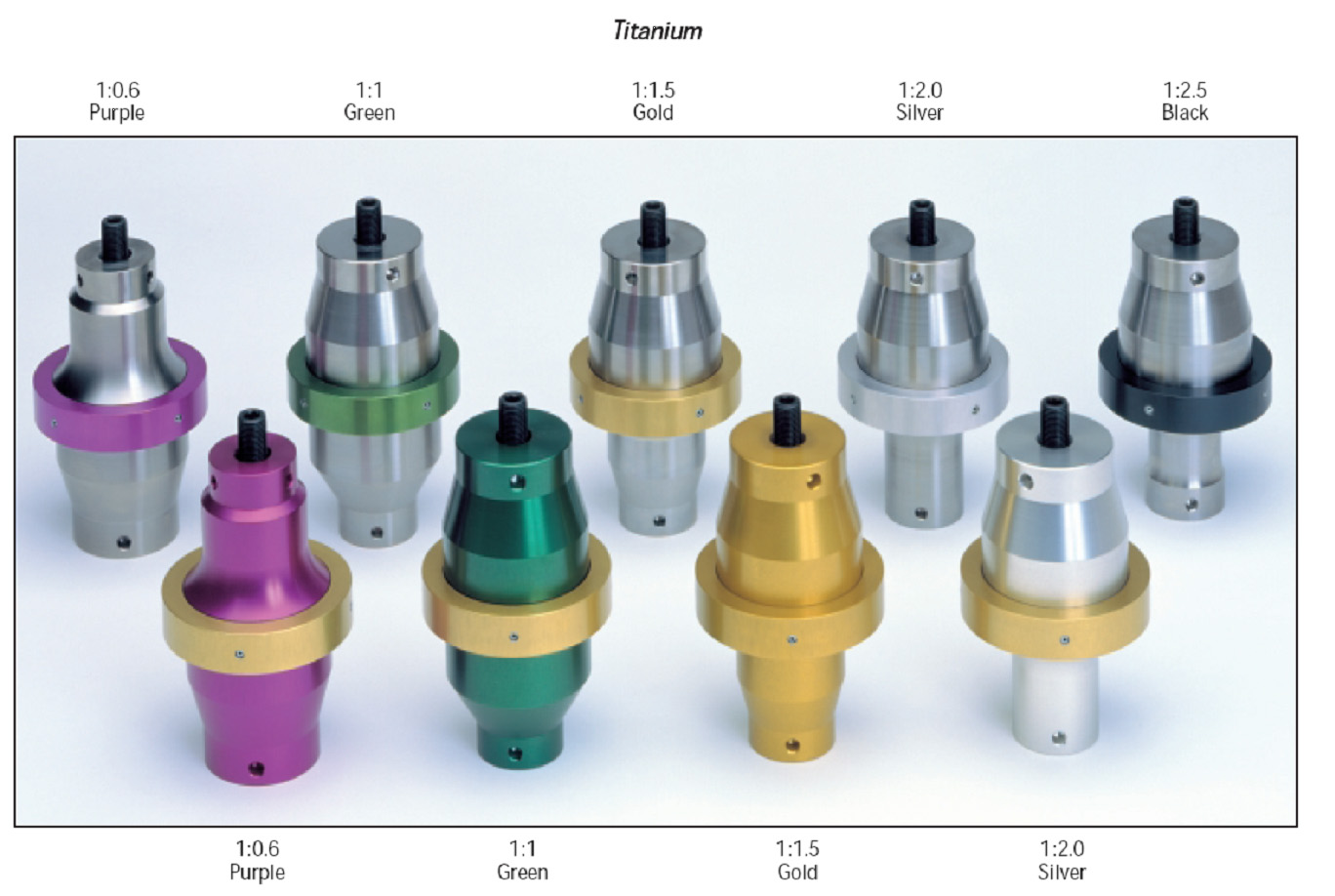

2、调幅器

焊头端面正确的振幅运动保证了良好的超音波熔接。振幅和焊头的形状有关,振幅大小主要由待焊工件的尺寸和形状决定。调幅器可以作为机械变压器,增加或减少通过焊头作用于工件的振幅。调幅器是铝或钛材料的共振半波部分,作为超音波三联组的一部分,安装在换能器和焊头之间,同时也为三联组的安装提供了一个夹紧点。调幅器和与之相配的换能器具有相同的共振频率。通常情况下,调幅器的固定点在轴向运动的节点,以使能量损失降到最低点,也防止了振动传送到驱动器。

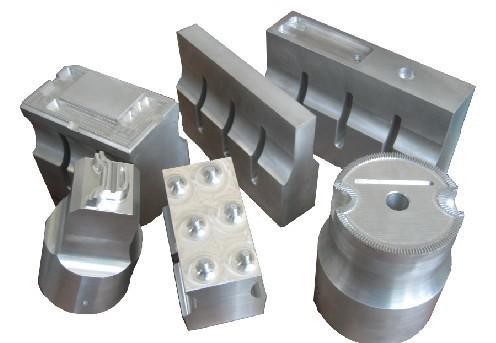

3、焊头

根据不同的熔接应用选择和设计不同的焊头,每个焊头基本上都调频为半波,将压力和振动作用于待焊工件,焊头将超音波振动从换能器传递到工件。作为超音波三联组的一部分,焊头安装于调幅器上。 根据焊头的轮廓,可分为阶梯形、锥形和子数函数形、柱形等。焊头的形状决定了焊头表面的振幅。根据不同的熔接应用,焊头可分为钛合金、铝或钢材质制作。由于钛合金具有高强度、低损耗的特点,是制造焊头最好的材料。铝制焊头通常会进行阳极硬化、镀镍或镀硬铬以减少磨损。钢制焊头用于诸如超音波埋植这样低频但需硬化的应用。
