塑料焊接成型的方法有很多种，接下来介绍几种常用的塑料焊接方式。
塑料焊接成型常用的几种方式：机械固定件、粘合剂及焊接工艺加工、其中常用的方式是焊接工艺超声波焊接。机械固定件、粘合剂和焊接工艺均可将两种工程塑料接合。机械固定件可快速将两种部件连接，但接缝的防漏功能较差，局部应力也会使聚合物材料之间脱离。
　  粘合剂可提供良好的特性，形成防漏功能优良的接缝，可是，粘合剂处理难度较大，固化速度慢。同时，采用粘合剂粘合时，接缝准备和表面清洁度要求较高。
　  焊接可产生粘合稳固的接缝，其机械特性接近于母体材料。塑料焊接仅限于热塑性聚合物，原因在于热塑性材料可通过加热而软化。热固性聚合物在硬化之后，无法通过加热而软化。与金属相比，热塑性聚合物焊接所需的热量较少。
　  塑料焊接工艺可分为两类：

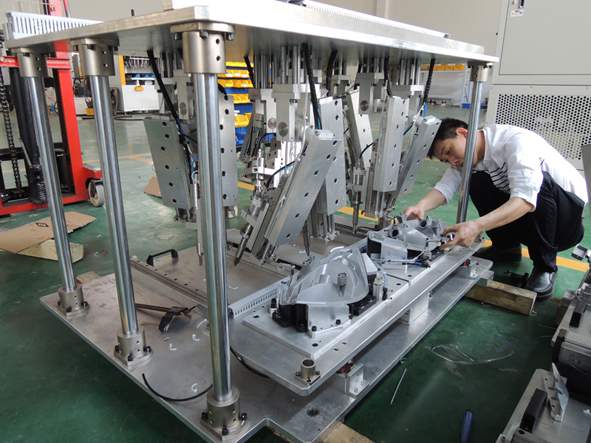

　  超声波焊接
　  超声焊接法通过机械高频振动而形成接缝。待装配的部件加压夹持于振荡焊头和固定焊头之间，然后与接触面呈直角，接受频率为20——40KHz的超声振动。交替式高频应力在接缝界面处产生热量，从而形成优质的焊接。用于这一工艺的工具十分昂贵，因此，适宜在生产量较大时采用。
　此焊接法仅适用于焊接长度不超过数厘米的小型部件。应用领域包括在多头机上焊接医疗器材所用的阀门和筛检程序、盒体、汽车部件、吸尘器外壳等。
　  摩擦焊接
　热塑性塑料摩擦焊接（也称为“旋转焊接”）与金属焊接的原理相同。在这种焊接工艺中，将一片基材固定，另一片基材以受控的角速度旋转。当部件压合在一起时，摩擦热导致聚合物熔融，冷却后即形成焊接。主要焊接参数包括：旋转速度、摩擦压力、锻压压力、焊接时间和熔化长度。
　 摩擦焊接能产生优良的焊接质量，焊接工艺简单，重复性强。但也由于其工艺简单，所以仅适合于至少有一个部件是圆形且不需要角度对齐的应用领域。
　  振动焊接
　 振动焊接也称为线性摩擦焊接。两件热塑性部件在适当的压力、频率和振幅下相互摩擦，直到产生足够的热量使聚合物熔融为止。振动停止后，部件彼此对齐，熔化的聚合物固化后形成焊接。振动焊接类似于旋转焊接，区别在于运动为直线运动而非旋转运动。这一焊接法十分快速，振动频率一般为100——240Hz，振幅为1毫米——5毫米。
　此焊接工艺的主要优点在于能高速焊接大型复杂线性部件。其它优点还包括：能同时焊接多个部件，焊接工具简单，几乎能焊接所有热塑性材料包括注塑部件、挤塑部件、吹塑部件、热成型部件、发泡部件和冲压部件，主要用于汽车和家用电器行业。
　总结，塑料焊接件在汽车行业中应用广泛，其中又以超声波焊接为主。超声波焊接机的使用，提高了生产效率，适宜在生产量较大时采用。
