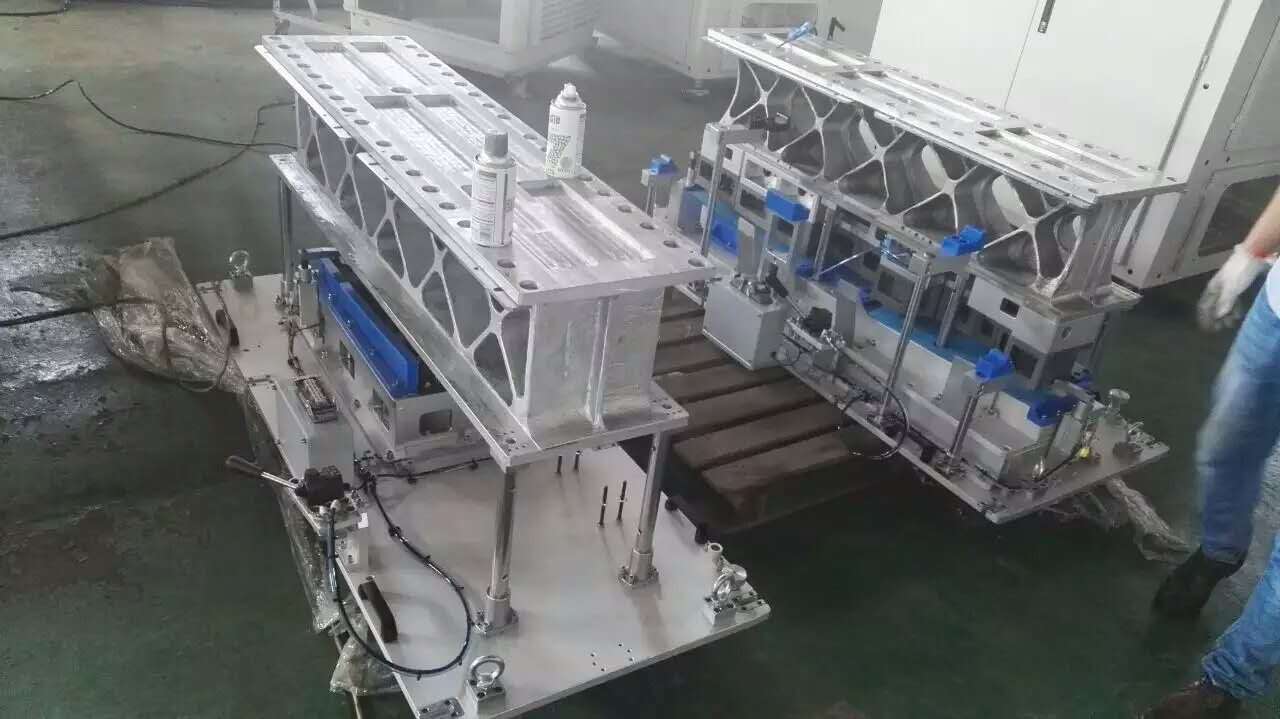

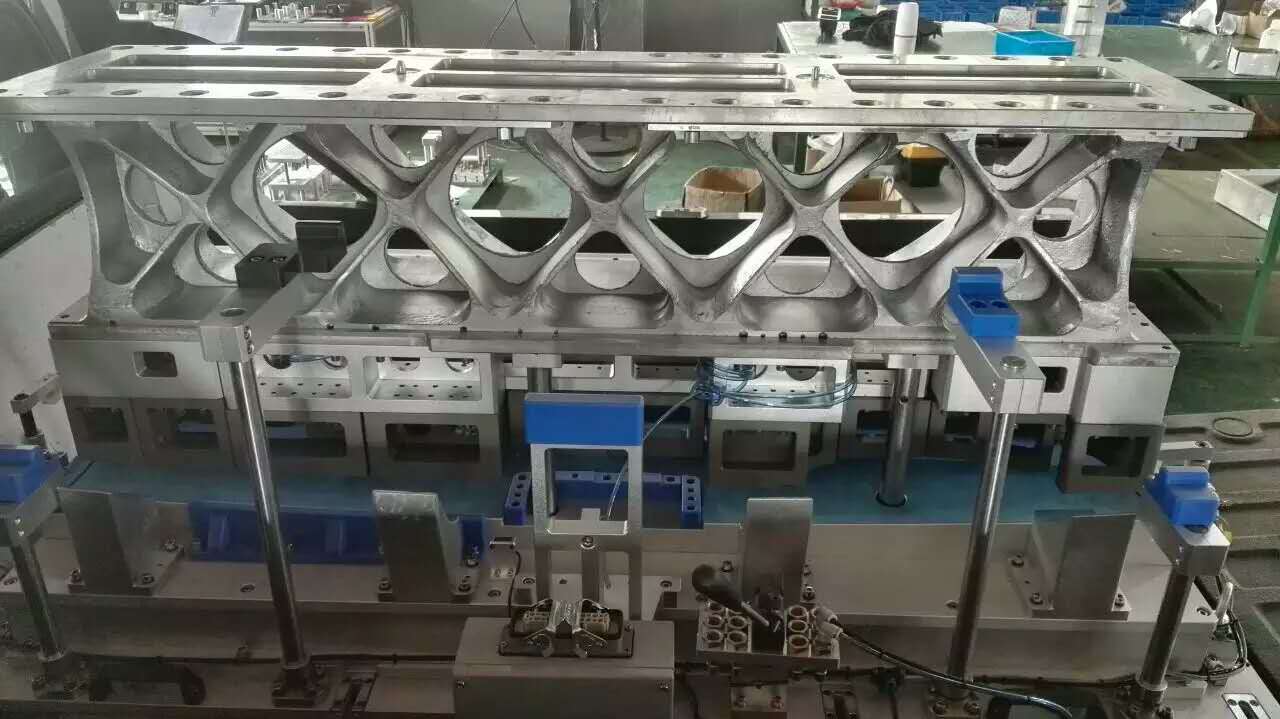

IP仪表板震动摩擦焊
震动摩擦焊
产品参数:
参数设定:
焊接压力:1.4MPa(200psi)
频率:240Hz
振幅:1.8mm
焊缝深度:1.5mm
时间:3.5s
保压时间:0.5倍的焊接时间
参数设定:
焊接压力:1.4MPa(200psi)
频率:240Hz
振幅:1.8mm
焊缝深度:1.5mm
时间:3.5s
保压时间:0.5倍的焊接时间
焊接压力
可调整范围区间大,从0.5到20 MPa。常用范围0.5-2.0 MPa。较高压力能减少焊接时间。
值得注意的是,焊缝压力过大,会导致大量熔体流出焊缝区域,熔体层下方的了冷态塑料进行粘接形成冷焊缝,大大减少焊接强度。
一般来说,焊缝强度对振动频率和振幅不是非常敏感。对于含有玻璃纤维的材料,应尽可能限制或减少熔体流动。因为熔体的横向流动,会导致玻纤排布方向发生改变,减少焊缝的焊接强度。高粘度材料能承受较高的焊接压力。但较高的压力会增加第一阶段(固态摩擦阶段)的粉尘数量。
焊接时间
振动摩擦焊接过程有两种控制方式:时间控制和深度控制。一般常用焊接深度控制方式。
焊接深度
决定焊缝强度最重要的因素是焊接深度。当焊接深度超过一个临界阀值,即达到第三阶段(稳态流动阶段)的最小深度,焊接强度就能够达到母体材料强度。
当焊接深度小于这个临界阀值时,焊接强度减少。焊接深度大于这个临界阀值时,对于同种塑料之间的焊接,不会增大焊接强度。对于不同塑料之间的焊接,却可以增大焊接强度。
只要达到这个临界阀值,焊接强度对焊接频率和振幅大小不敏感。当处于恒定阀值(高于临界阀值)时,压力增大,焊接强度降低。
