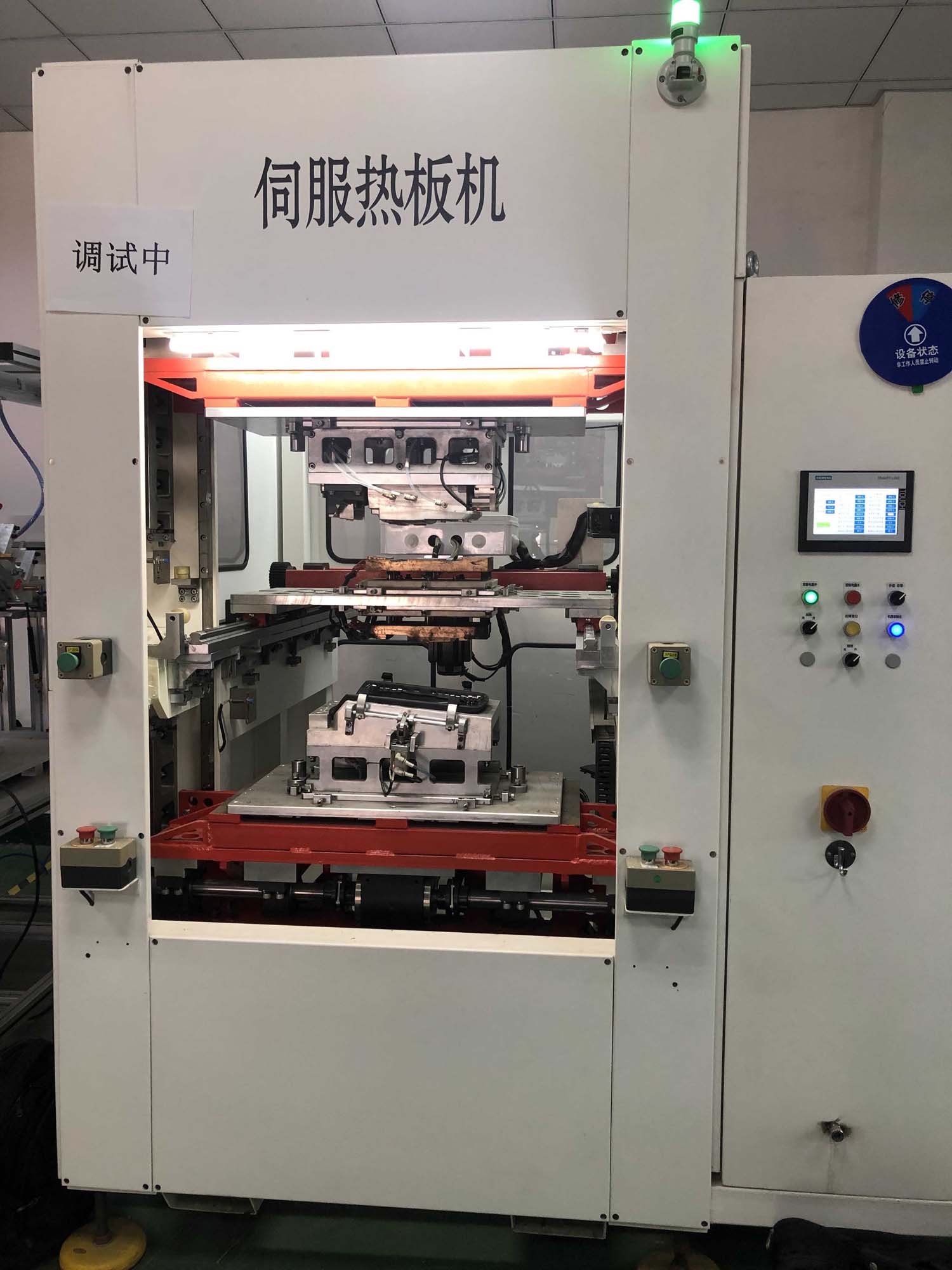

热板焊接机

1、热板焊接机的焊接原理

热板焊接机主要通过一个由温度控制的加热板来焊接塑料件。焊接时，加热板置于两个塑料件之间，当工件紧贴住加热板时，塑料开始熔化。在一段预先设置好的加热时间过去之后，工件表面的塑料将达到一定的熔化程度，此时工件向两边分开，加热板移开，随后两片工件并合在一起，当热板停止作用后，让压力持续几秒钟，使其凝固成型，这样就形成一个坚固的分子链，达到焊接的目的，焊接强度能超越于原材料强度，整个焊接过程完成。

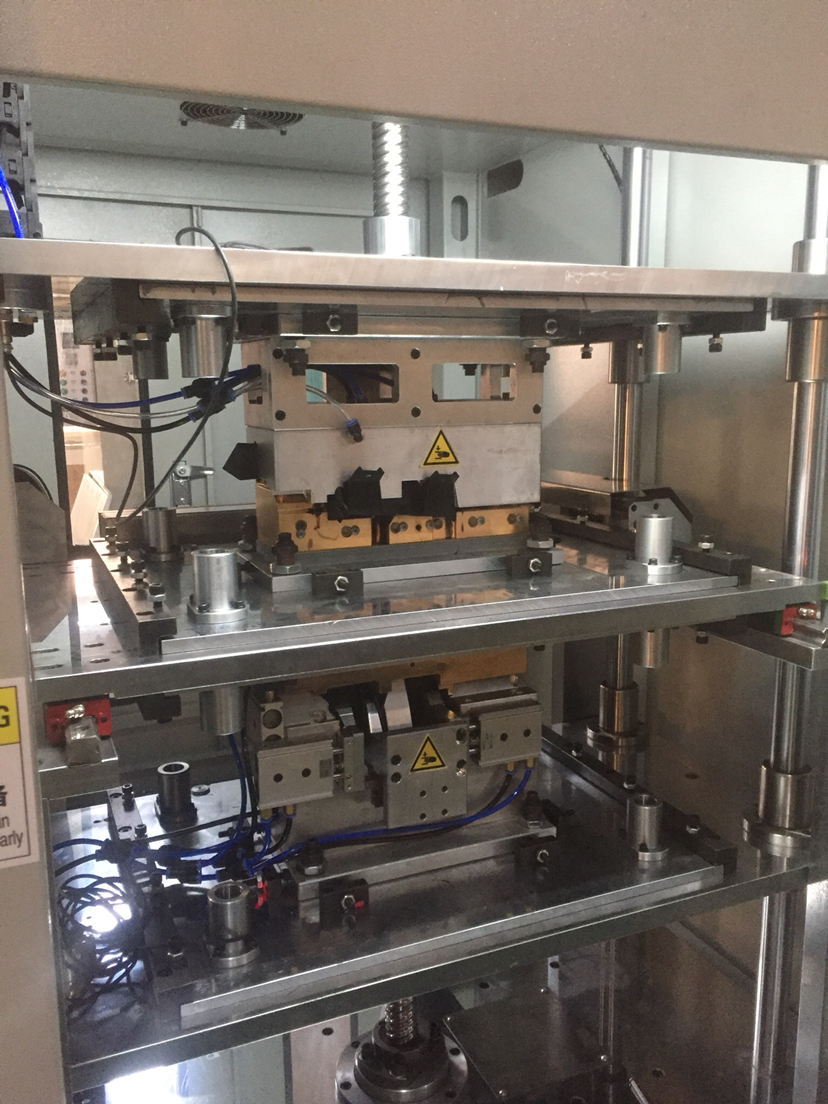

2、模具和机械装置部分

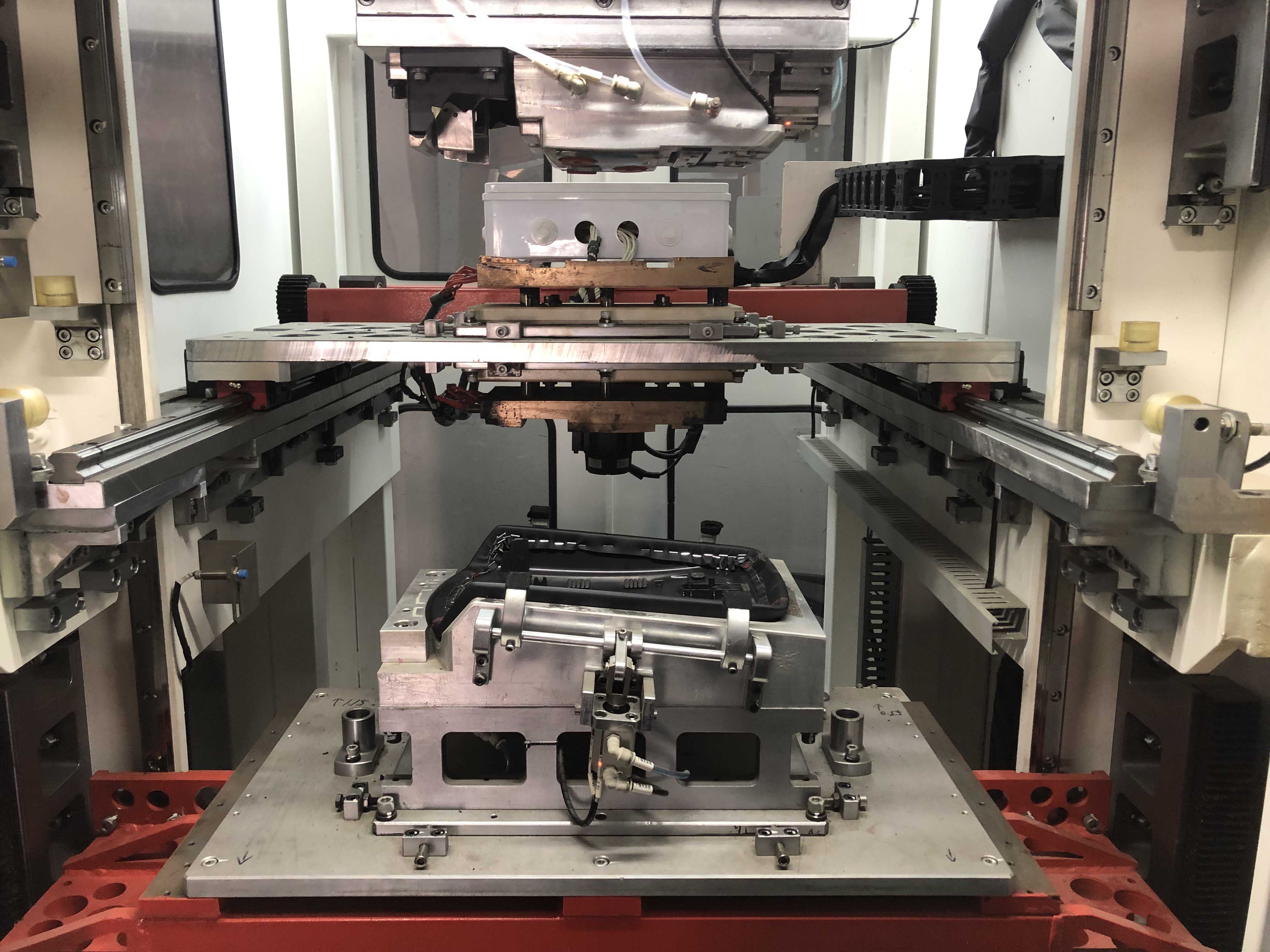

此部分采用滑板式结构，由电加热方法将加热板热量传递给上、下塑料件加热件的熔接面。使其表面熔化，然后将加热板迅速退出，塑料件上下两片胶件在2只气缸的作用下，迅速压接在一起，使加热后熔接面迅速融合、固化而成为一体。整机为框架形式，有上模固定定位结构、下模固定定位结构、热模板集成三大模块组成，本机配有铜质电热板两块，由气缸前后推进移动，使用方便。

加热板由电加热管通电加温，温度控制器控制温度范围，温度设定后可以自动调节，实际温度和预想加热温度显示在面板上，用户可以按照塑料件的焊接需要进行实际的调节。

3、控制部分由PLC和温度控制器组成。主要功能是：一是控制气压传动系统工作，使其焊接时在定时控制下打开气路阀门，气缸加压使焊头下降，以一定压力压住被焊物件，当焊接完后保压一段时间，然后控制系统将气路阀门换向，使焊头回升复位；二是控制塑料件在热板上加热的工作时间，本系统使整个焊接过程实现自动化，操作时只启动按钮产生一个触发脉冲，便能自动地完在本次焊接全过程。整个控制系统的顺序是：电源启动一触发控制信号 气压传动系统，气缸加压上下加紧模具下降并压住在上下热板模具发生工作，并保持一定熔接时间 继续保持一定压力时间 退压，上下加紧模具回升 焊接结束。
