汽车门板对线工装如何设计及应用

对线工装在汽车包覆行业中的应用

对线机就是汽车内饰装饰的一种生产工具,由于原来的汽车内饰设计单调无趣,汽车内部大都是塑胶件组合而成,由于现在市场的需求,汽车设计师将现在的汽车仪表板、汽车前后左右四门及中央扶手都设计得高大上,外表不仅漂高花俏,引人注目而且好的内饰环境下,驾驶者心情也会非常舒服。

设计师将汽车仪表板、门板饰件表皮设计成真缝线,且缝线有直的,弯的有形状的,当表皮包覆到骨架上时,由于粘合上去的胶水激活后很快因化,就是说贴上去后再撕下来重贴,那么这块表皮就不能用了,因此,这种包覆需要对线条有很来格的要求,否则包覆出来的工件NG品太多,损耗过大,成本就增多合理利润就给这负了。因些,我们华旭机械设备设备设计师,在客户的技术指引下,就设计出来汽车内饰件对线包覆工装,因为主要是用来对线的,所以也叫对线工装。

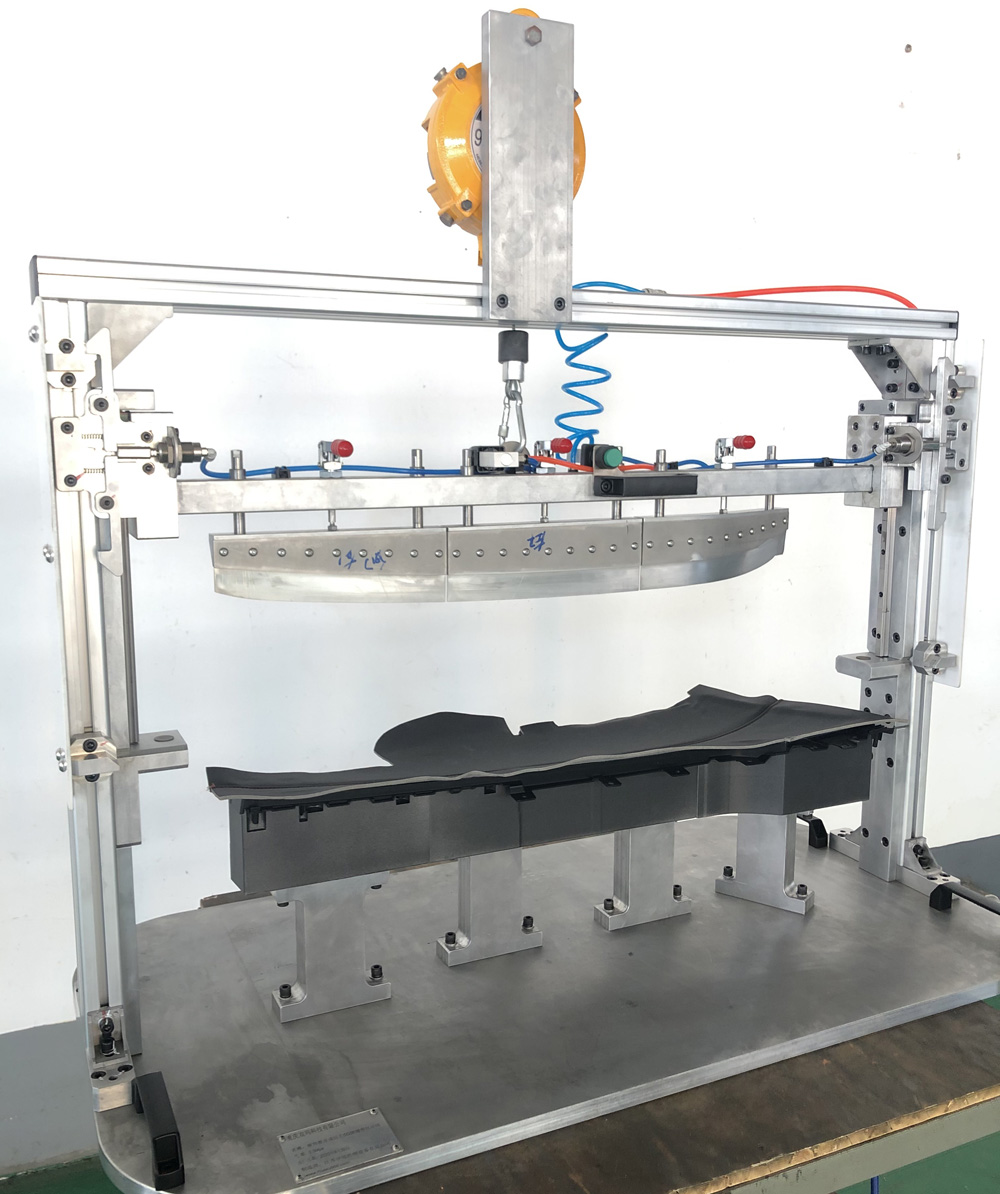

对线工装同三大部分组成,

1、对线刀:对线刀是对线的主体,对线刀是表皮上真缝线的基准,所以缝线都必需与对线刀刀片走向是一致的,否则线向弯曲造成外观不良,反而给设计感观带来质感不良;

2、对线横梁:对线横梁是对线机主体活动结构件,负载着对线刀上下移动,方便操作人员对缝线精准的调试对校;

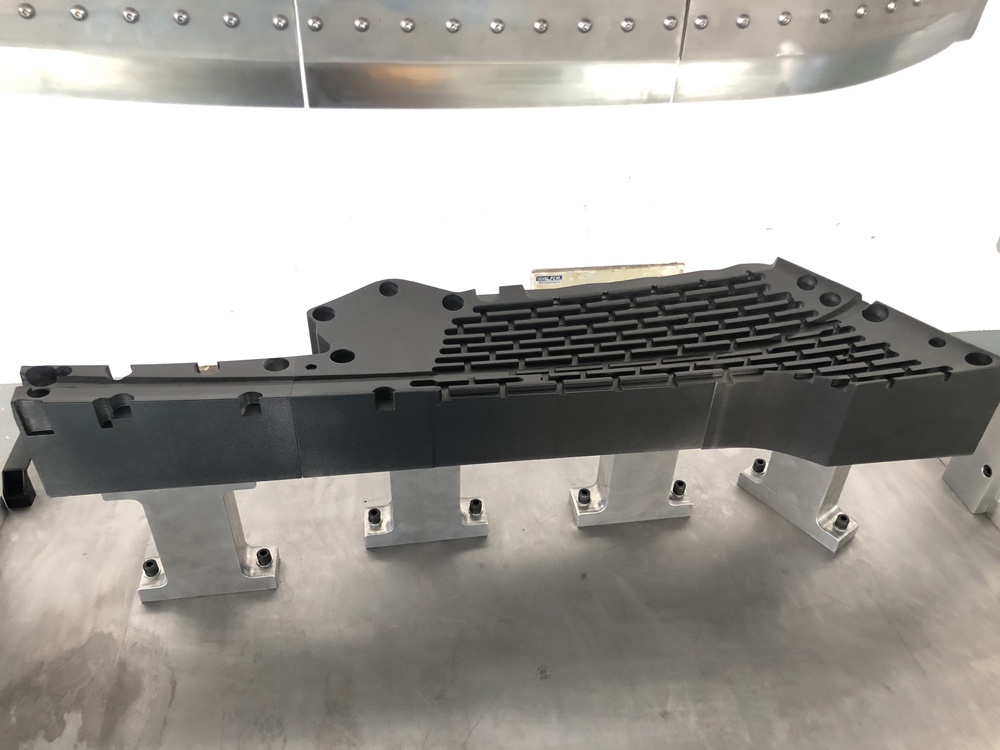

3、对线固定胎模:骨架上面有藏线槽,骨架需要精准的固定在胎模上,胎模安装需要做好精准定位,否则与上表皮的对线刀相应位置不同步,那对线包覆出来的产品无疑也是出入很大偏差。

对线机在制作工艺上有一定的要求,根据所生产的产品胶量及用胶种类来分,如果用的是熔性胶,那整个固定胎模具与产口骨架的接触面需要做上特弗龙表面防粘处理。这样可以解决骨架上的胶与固定胎模粘一起使操作工人取放件带来的困扰。
